Закрытый троллейный шинопровод AKAPP STEMMANN 4-Ductor

Троллейный шинопровод 4-Ductor – это экономичная 4-полюсная система с безопасной системой электропитания для тележек, кранов и другого грузоподъемного оборудования. Плоские проводники устанавливаются без соединений. Токопровод в ударопрочном корпусе, корпуса изготовлен из материалов, не поддерживающих горение.
Закрытый троллейный шинопровод 4-Ductor
Ток линии: 35, 50, 80, 125, 160A
Ном. макс. напряжение: 600 В
Токосъёмник: 35,70,100А
Длина секции: 4 метра
Количество шин: 4
Линия шин: непрерывная
Соединение шин: без соединения
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 60 метров в минуту
Температура: -30⁰С +60⁰С
Степень защиты: IP23.
Конфигурация системы токоподвода 4-Ductor

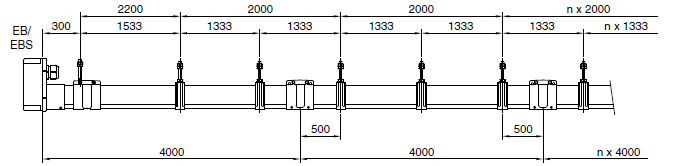

A. Установка с конечным подводом питания (EB.)

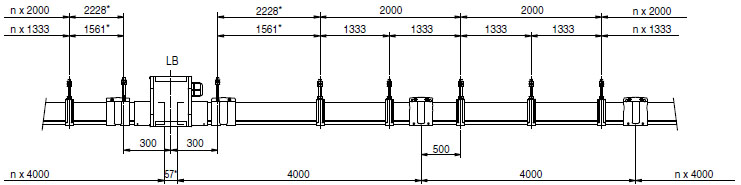

B. Установка с линейным подводом питания (LB.)

При использовании клеммных держателей линейного блока подвода питания RN-LH: 57 =0 мм; все размеры с * уменьшать на 28 мм.

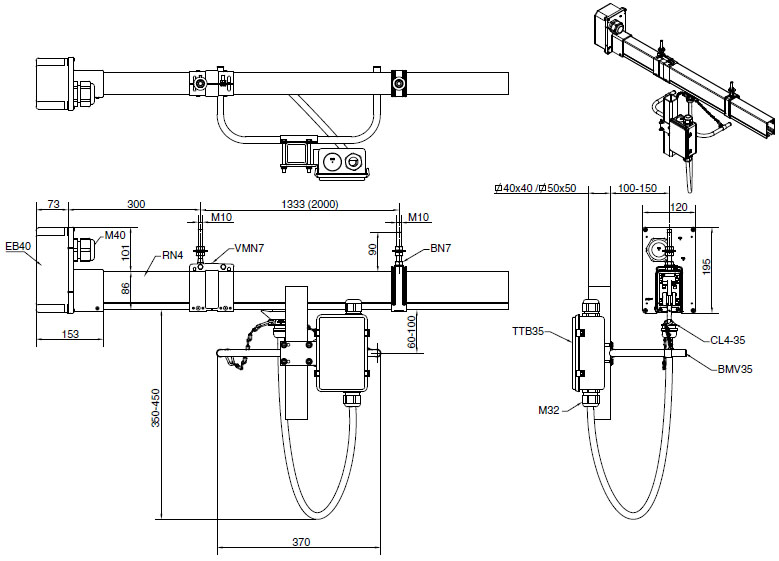

Описание монтажа концевого узла подвода питания и кронштейна для подсоединения токосъемника.

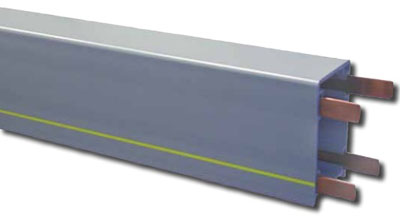

Корпус шинопровода RN4
Корпус шинопровода RN4
4 канала для 4 медных жил.
Цвет: серый (сходен с RAL 7000)
Температурный диапазон: -30 до +60ºC.
Анти-реверсное ребро (А) в корпусе предотвращает неправильный монтаж токосъемника и пересечение фаз. Непрерывная желтая полоса (В) с одной стороны облегчает контроль правильности монтажа системы. Ударопрочный корпус из поливинилхлорида не поддерживает горение (обладает самозатухающими свойствами.
Медные проводники для RN4
Каждый токоподвод комплектуется непрерывными плоскими медными шинами/проводниками, протянутыми на всю длину установки. Медные шины типа: Cu35, Cu50, Cu80, Cu125 и Cu160 для силы тока 35, 50, 80, 125 и 160А (рабочий цикл 80%). Материал: электролитная медь.
Максимальные длины медных жил, которые можно протянуть в корпус: Cu35 и Cu50 - 300м; Cu80 - 250м; Cu125 - 200м; Cu160 - 150м.

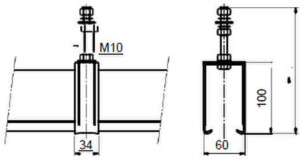

Подвесной скользящий кронштейн BN7-Z и BN7-L
Подвесной скользящий кронштейн BN7-Z и BN7-L
Подвесной скользящий кронштейн BN7-Z и BN7-L
Tип BN7-Z: оцинкованный;
Тип BN7-L: оцинкованный + эпоксидное покрытие.
Расстояние между кронштейнами: 2000 мм: для установок с Cu35, Cu50, Cu80; 1333 мм: для установок с любыми медными шинами

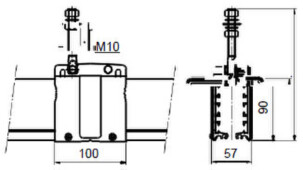

Подвесной фиксирующий кронштейн VMN7-Z и VMN7-L
Подвесной фиксирующий кронштейн VMN7-Z и VMN7-L
Подвесной фиксирующий кронштейн VMN7-Z и VMN7-L
Тип VMN7-Z: оцинкованный;
Тип VMN7-L: оцинкованный + эпоксидное покрытие.
Фиксация системы осуществляется рядом с узлом подвода питания с помощью фиксирующего кронштейна, подвешиваемого к опорному кронштейну. Скольжение корпуса при расширении/ сжатии материалов при перепаде температуры осуществляется благодаря скользящим подвесным кронштейнам. 2 самореза могут при необходимости усилить фиксацию.
Соединительный хомут VMN7-Z и VN7-L
Соединительный хомут VMN7-Z и VN7-L
Тип VMN7-Z: оцинкованный;
Тип VN7-L: оцинкованный + эпоксидное покрытие.
Корпуса соединяются с помощью соединительных самозахватывающихся хомутов. При необходимости, саморезы обеспечивают дополнительное жесткое крепление на длинных токоподводах.
Изоляционная лента Т50
Изоляционная лента Т50
Тип T50: ширина - 50мм, длина рулона - 10м. Этой клейкой лентой обматывают место соединения корпусов перед установкой соединительных хомутов.

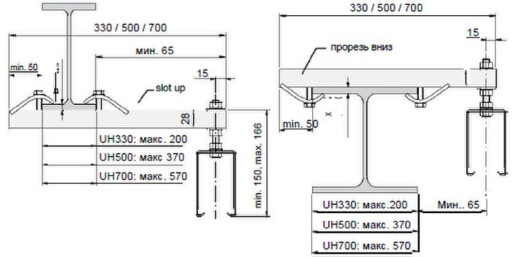

Опорный кронштейн
Опорный кронштейн
Тип UH330 : l=330 мм, оцинкованный
Тип UH500/(R) : l=500мм , оцинкованный
Тип UH700/(R) : l=700мм, оцинкованный
За счет С-профиля опорных кронштейнов возможно подвижное крепление подвесных кронштейнов и их настройка по расстояниям, т.о. вся система может легко выравниваться по всей горизонтальной длине.
Концевые узлы подвода питания EBS32
Концевые узлы подвода питания EBS32
Концевые узлы подвода питания EBS32
Компактный концевой узел подвода питания с кабельным отверстием М32, подходит для кабелей Ø10-21 мм. Соединяющие болты М6 в комплекте.
Концевые узлы подвода питания EB40
Концевые узлы подвода питания EB40
Концевые узлы подвода питания EB40
Концевой узел подвода питания с кабельным отверстием М40, подходит для кабелей Ø16-28 мм. Соединяющие болты М6 в комплекте. Например: 4 x 25 мм² (макс).

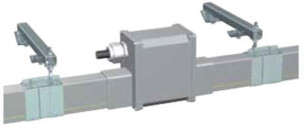

Линейные узлы подвода питания LB40
Линейные узлы подвода питания LB40
Линейные узлы подвода питания LB40
Отверстия М40 для проталкивания кабелей Ø16-28 мм. Соединяющие болты М6 в комплекте. Например: 4 x 25 мм² (макс).

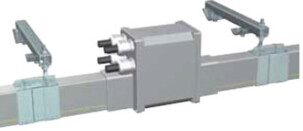

Линейные узлы подвода питания LB32-4
Линейные узлы подвода питания LB32-4
Линейные узлы подвода питания LB32-4
Такой же, как и LB40, но имеет 4 отверстия М32 для кабелей Ø10-Ø21мм². Соединение питания включает транзитную коробку.
Транзитные кабеля для LB32-4
Транзитные кабеля для LB32-4
Одножильные, длиной 1,5м, помещаются в кабельные наконечники с двух сторон.
Тип OK25 (1x25 мм²), ∅14,9 мм; 135A макс. (100% D.C.)
Тип OK35 (1x35 мм²), ∅15,3 мм; 169A макс. (100% D.C.)
Клеммные держатели линейного блока подвода питания RN4-LCH
Клеммные держатели линейного блока подвода питания RN4-LCH
Крепится на 2 корпуса и имеет 4 проталкиваемых отверстий, в которые входят зажимы для подвода питания LC80 и LC200 (заказываются отдельно).
Клеммные держатели линейного блока подвода питания LC80, LC200
Клеммные держатели линейного блока подвода питания LC80, LC200
Тип LC80 с болтом М6 для шин Cu35, Cu50 и Cu80;
Тип LC200 - с болтом М8 для шин Cu125 и Cu160.
Подключение питания осуществляется без разрыва медных шин.
Клеммные держатели линейного блока подвода питания RN-LH
Клеммные держатели линейного блока подвода питания RN-LH
Состоит из 2 половинок, которые защелкиваются вместе вокруг корпуса, стыки медных жил остаются свободными. Включает в себя болты и гайки М6 для соединения медных шин.
Заглушка EN4
Заглушка EN4
Устанавливается на конце токопровода для защиты открытых концов. Длина 300 мм.
Присоединяется к корпусу соединительным хомутом (заказывается отдельно).
Токосъемники СL4-40/G
Токосъемники СL4-40/G
4-х жильный токосъемник со стандартным набором колес и кабелем подключения со стандартной длиной 1 м., подходит для всех ПВХ-корпусов типа RС. Максимальная скорость движения: 80 м/мин.
Транзитные коробки для токосъемников TTB
Транзитные коробки для токосъемников TTB
Данное устройство предназначено для подключения гибкого кабеля токосъемника с электропроводкой питаемого устройства.
Транзитная коробка крепится на питаемом устройстве или на кронштейн для подсоединения токосъемников с помощью специальных крепежных AKAPP-элементов рядом.
